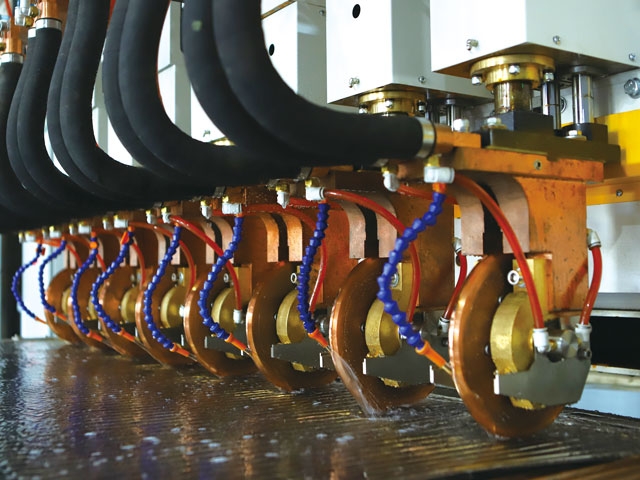

超高耐候全流道平板集熱器為全不銹鋼+全流道+全芯吸熱，吸熱體是將兩塊超純鐵素體不銹鋼平板通過1600T壓力機，通過具有獨立知識產權的成形模具塑性成整板流道后，通過侵水式脈沖焊接和四周電阻焊接，經雙超清洗和100 ％耐壓力試驗和泄漏性試驗后制作而成。
中科火炬全流道平板集熱器特點：
1、結構獨特性
集熱器板芯一次性柔性成型，吸熱換熱一體化、循環快、熱阻小、傳熱效率高，從根本上提高了集熱器的熱轉換效率。
2、換熱面積更大化
采用整板流道式結構，整板集熱整板換熱，集熱與換熱百分百進行熱交換，換熱面積高達3.5㎡，是目前行業中集熱換熱比大，熱傳導性能高的平板集熱器。
3、基板耐候性
基板采用超純鐵素體不銹鋼，具有良好的穩定性，耐高溫、耐腐蝕、耐氧化等性能，在200多度仍保持原結構，壽命長達25年，是傳統集熱器壽命的2-3倍。
4、產品可靠性
生產設備是目前行業中先進、自動化程度高的集熱器生產線，完全按照6S管理以及標準化的生產程序，產品生產及出廠合格率100 ％。
5、鈦基陶瓷膜層獨有性

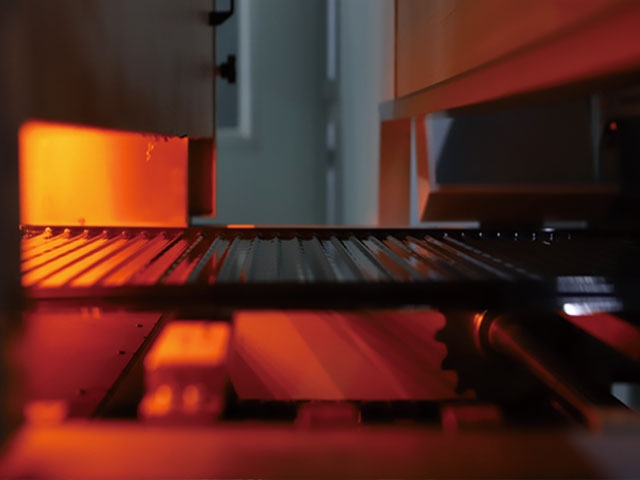

膜層工藝為低壓霧化、高溫沉積，穩定性高，無色差，一致性好，每年約0.1％的衰減率，能效超出傳統平板集熱性能膜層25％。
全流道平板集熱器技術參數表：
| 序號 | 分類 | 參數 | 參數 |
| 1 | 集熱器尺寸 | 2400*800*80mm | 2000*800*80mm |
| 2 | 總面積 | 1.92㎡ | 1.60㎡ |
| 3 | 采光面積 | 1.79㎡ | 1.45㎡ |
| 4 | 吸熱體 | 不銹鋼 | 不銹鋼 |
| 5 | 吸熱體涂層 | 鈦基陶瓷涂層 | 鈦基陶瓷涂層 |
| 6 | 板芯吸收率 | ≥94% | ≥94% |
| 7 | 板芯集排管規格/數量 | 全流道/96 | 全流道/80 |
| 8 | 板芯發射率 | ≤7% | ≤7% |
| 9 | 額定壓力 | 0.2MPa | 0.2MPa |
| 10 | 鋁型材顏色 | 黑色 | 黑色 |
| 11 | 底板材質 | 彩涂板 | 彩涂板 |
| 12 | 玻璃蓋板 | 超白低鐵布紋鋼化玻璃 | 超白低鐵布紋鋼化玻璃 |
| 13 | 蓋板透光率 | ≥91.2% | ≥91.2% |
| 14 | 蓋板規格 | 厚度≥3.2 | 厚度≥3.2 |
| 15 | 底保溫棉/密度 | 聚酯棉/20Kg/m3 | 聚酯棉/20Kg/m3 |
| 16 | 側保溫棉 | 聚酯棉/37Kg/m3 | 聚酯棉/37Kg/m3 |
| 17 | 銅接頭 | G 1/2外絲 | G 1/2外絲 |
| 18 | 測試壓力Mpa | ≥0.3 | ≥0.3 |
| 19 | 工作壓力Mpa | ≥0.2 | ≥0.2 |

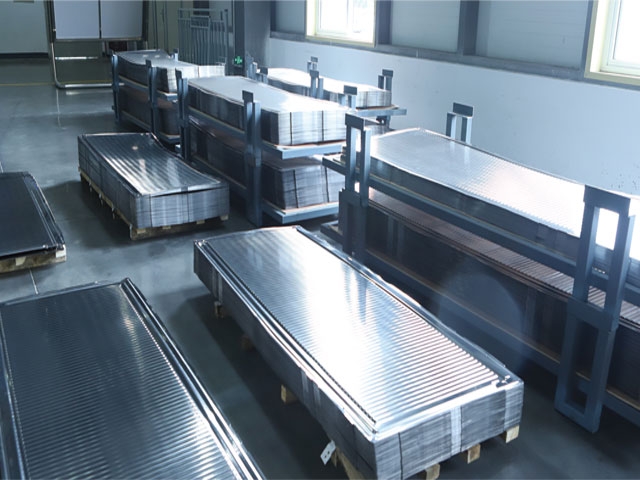

全流道平板集熱器展示
|
|
|
